某煤化公司工業網絡安全體系部署方案

煤化工工業控制系統主要有集散控制系統(DCS)、安全儀表系統(SIS)、可燃/有毒氣體檢測報警系統(FGS)、可編程邏輯控制器(PLC)、機組專用檢測和控制系統(ITCC)、管理信息系統(MIS)和工業電視監控系統(CCTV)等。

所屬分類：

煤化

服務熱線：

029-81138097

其他案例在線留言

詳細描述

　　煤化公司是一家集煤、油、化、電綜合轉化利用的大型能源企業。從事煤制甲醇、醋酸、乙醇等煤化工產品的生產、加工和銷售。該公司有多個生產中心和職能部門，并管理多個下屬單位，化工規模不斷擴大。

現狀分析

煤化公司生產控制網絡縱向劃分為 4 層，網絡結構為:公司辦公管理網絡區、工廠實時數據網絡區:中央控制室管理控制網絡、工業生產DCS 控制系統信息網絡、SIS 安全儀表系統信息網絡。整體生產裝置采用控制分散、操作和管理集中、多層分級、合作自治的結構形式，系統間的互聯和通信采用冗余技術 AB 網結構。生產裝置區分為完整的煤化工生產控制系統和公用工程工業控制系統。該煤化公司工業信息系統運行情況主要問題體現有:

1. 工業網絡設施可以保證日常生產運行，但欠缺專業信息安全防護設備，生產系統內暫無部署針對工業安全防護和監測的基礎設施，存在一定的工業網信息安全隱患，為后續等保測評及智能工廠建設帶來風險;

2. 由于現有各裝置建設周期和選用設備不同，各系統之間存在多種品牌控制器，設備的漏洞防護和評估較滯后;

3. 除生產基礎數據實時采集外，設備的靜態與動態數據未實現信息化，對設備資產管理存在重大挑戰:

4. 為維護網絡安全，全面推進工控信息系統網絡安全建設工作，落實國家網絡安全要求和企業安全責任和避免網絡安全隱患和網絡安全事件發生,以及對關鍵信息基礎設施的安全自查工作，須明確問題，制定網絡安全建設整體規劃，計劃對辦公網、工業主機、工業網絡和工控系統進行有效的安全防護/改造建設，使其滿足相關國家法規及《工業控制系統信息安全指南》《信息安全技術 網絡安全等級保護基本要求》等標準文件對工業控制系統網絡安全建設要求。

方案簡述

基于企業信息化安全和煤化行業工業控制系統信息安全防護的實際需求出發,參照信息安全等級保護的思想，以工業互聯網、化工生產裝置的安全、穩定、可靠運行為核心，綜合運用邊界防護、訪問控制、主機安全等技術手段，有效整合不同層面的安全技術，為該廠信息網絡系統設計和建設標準的安全防護體系。

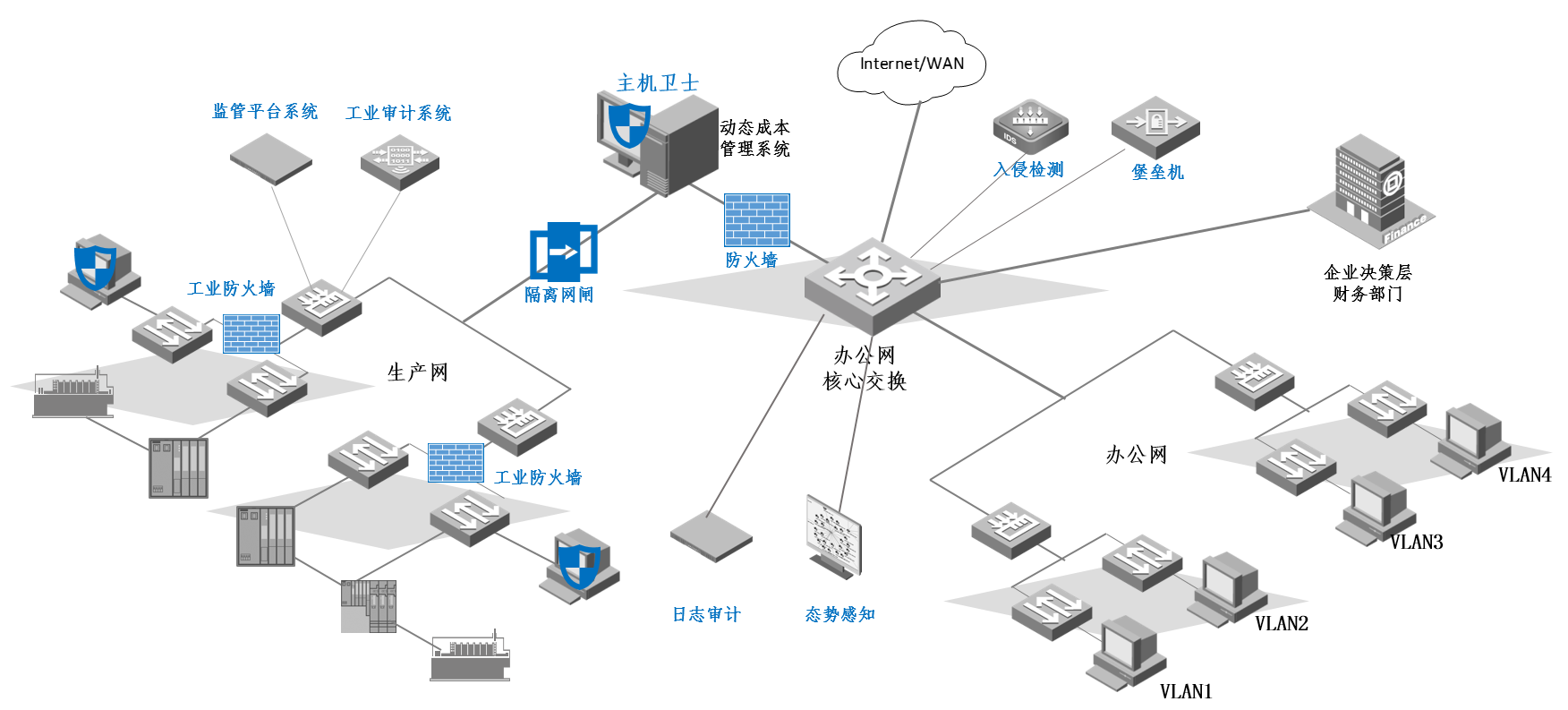

遵照“安全分區、縱深防護、統一監控、態勢感知”的綜合防御體系概念，利用工業防火墻、工業審計、工業主機系統防護軟件、監管平臺、隔離網閘、態勢感知系統等安全隔離和科學運維設備，針對煤化公司的信息網絡結構，設計安全防護方案實現網絡接入、現場工業網絡邊界和域間安全防護與隔離、運維管理手段。

部署邊界隔離網閘，做好內部生產裝置網絡和數據的安全防護，避免非法訪問和惡意攻擊;保護生產網與辦公網的邊界，阻止來自安全區域外的安全威脅。
部署區域隔離防火墻，做好區域隔離，保護安全區域的邊界，阻止來自安全區域外的安全威脅，避免非法訪問和工業漏洞防護。
部署工業主機防護軟件，保護工業上位機，下位機，服務器、接口機等系統的保護和USB 存儲管理，有效阻止病毒、木馬等惡意進程執行。
部署工業審計系統，實現工業網數據實時監測、入侵檢測、實時告警、安全審計、異常記錄和事件回溯分析等
部署工業監管平臺，對工業網安全設備統一管理、配置、部署，檢測工業網的通信流量和安全事件，威脅分析消除安全孤島。
部署態勢感知系統，有效完成工業數據安全態勢分析、安全資產管理、安全態勢監測預警、威脅實時告警、追蹤溯源、綜合分析等。

該方案滿足《信息安全技術 網絡安全等級保護基本要求》(GB/T 22239-2019)防護要求的通用要求及工業控制系統擴展要求中對網絡架構、通信傳輸、邊界防護、訪問控制、入侵防范等內容的要求。

案例價值

　　通過網絡安全防護系統的建設，建立網絡安全防護體系，并達到《信息安全技術 網絡安全等級保護基本要求》GB/T 22239-2019 標準文件對工控網絡防護建設要求，幫助企業通過等級保護測評并建立安全防護體系制度。提高煤化公司的網絡與信息安全防護水平，降低企業信息安全風險。
